Franchini Servizi Ecologici opera su tutto il territorio nazionale per l'effettuazione di prove di tenuta di tubazioni e condotte fognarie a seguito di nuova posa. Franchini si è occupata, di recente, del collaudo della nuova fognatura realizzata nel comune di Sedrina da Uniacque S.p.A.
La procedura ha previsto i seguenti step:

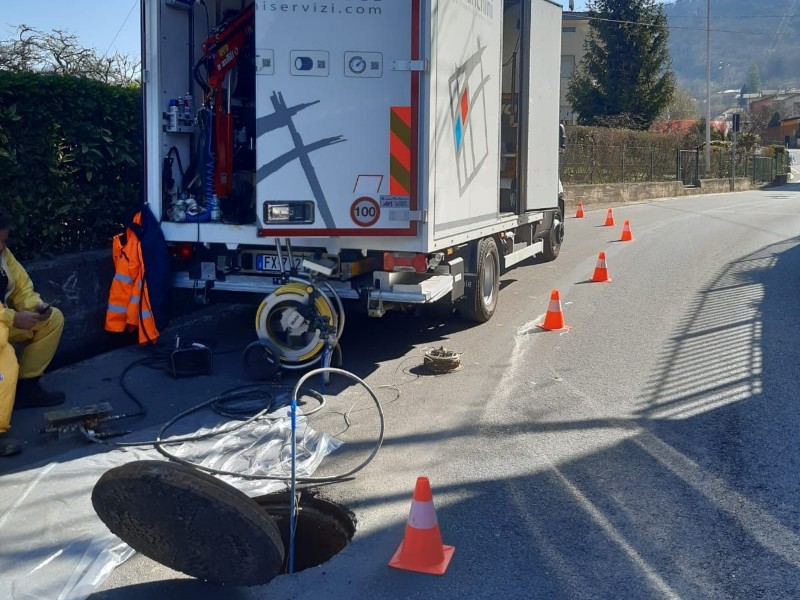

Il servizio di teleispezione permette di eseguire un'indagine ed un rilievo video del tracciato delle condotte e delle reti fognarie.

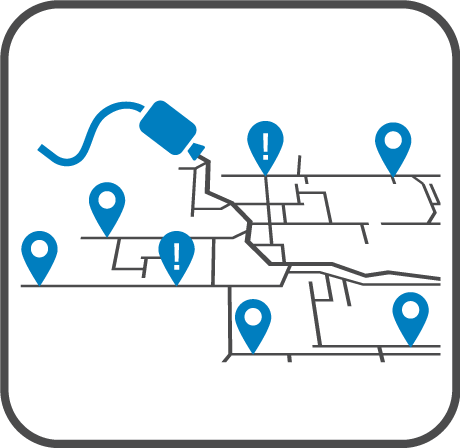

Grazie a sonde televisive robotizzate dotate di sistemi video di alta qualità d'immagine, sistemi di rilevazione satellitare, rilevatori radio e al sistema mobile computerizzato abbiamo realizzato uno studio tecnico dettagliato della canalizzazione in esame con catalogazione dei dati relativi a geometria della sezione, determinazione esatta del tracciato in 3D, esatta posizione satellitare, pendenza della tubazione, ubicazione degli allacciamenti.
La teleispezione ha permesso di rilevare con precisione la presenza di alcune anomalie, quali crepe orizzontali e circolari.
Si è quindi proceduto con un intervento di risanamento delle crepe.
Il risanamento tubazioni consiste in un ripristino della funzionalità meccanica e idraulica delle tubazioni lavorando dall'interno, senza rotture, scavi o lavori di muratura.

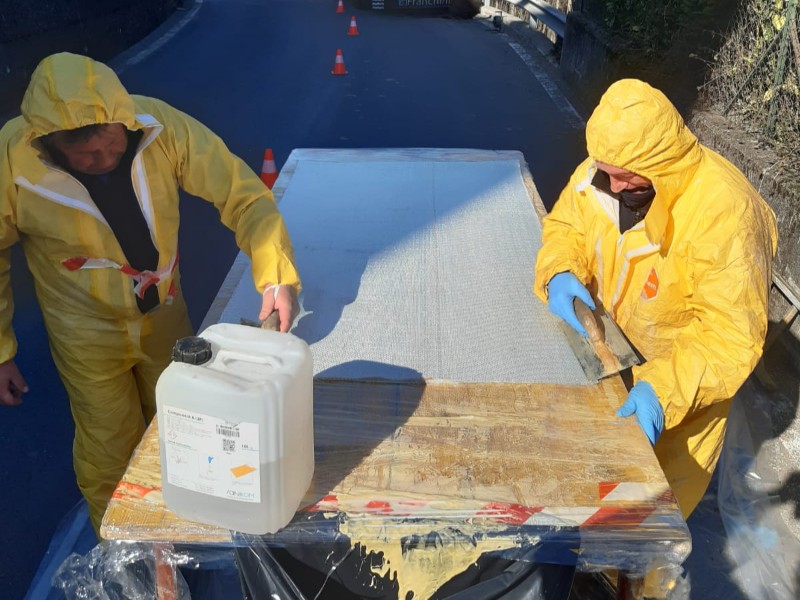

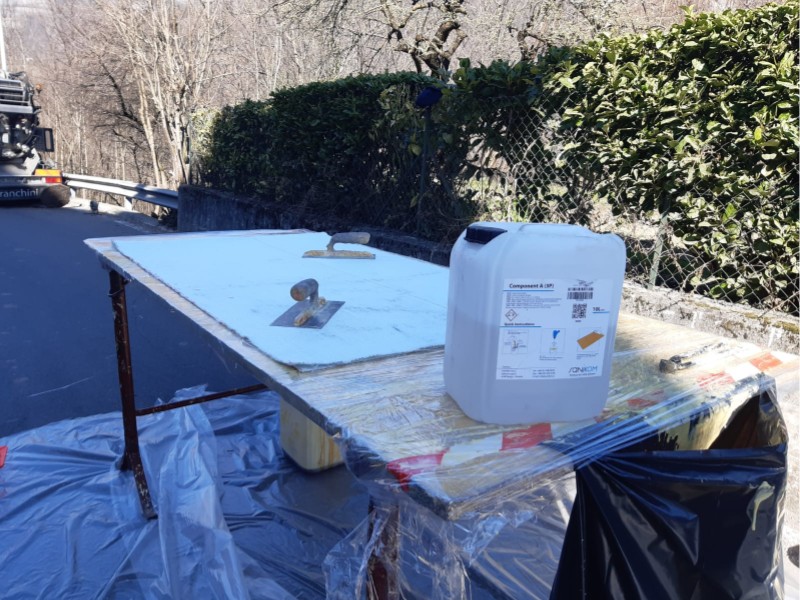

La tubazione viene rivestita all'interno da una guaina che può essere di vari materiali. Lo spessore di questa guaina viene studiata in base alla tipologia di tubazione così da non ridurre il diametro dello scarico e ripristinare una efficienza idraulica garantendo anche la solidità strutturale del manufatto.

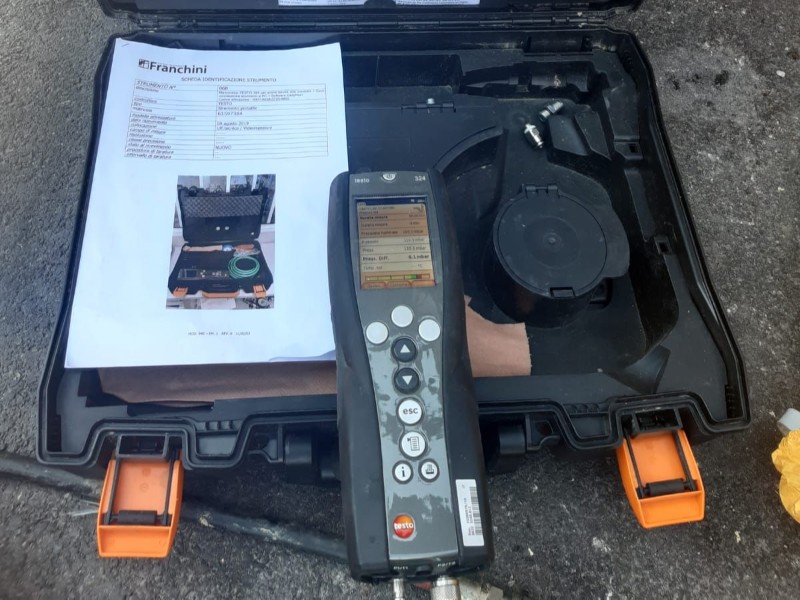

Dopo il risanamento, come richiesto anche dal committente, Franchini ha eseguito una prova di tenuta ad aria per verificare l'integrità e la funzionalità dei tubi, dei giunti, dei raccordi e degli altri componenti della condotta.

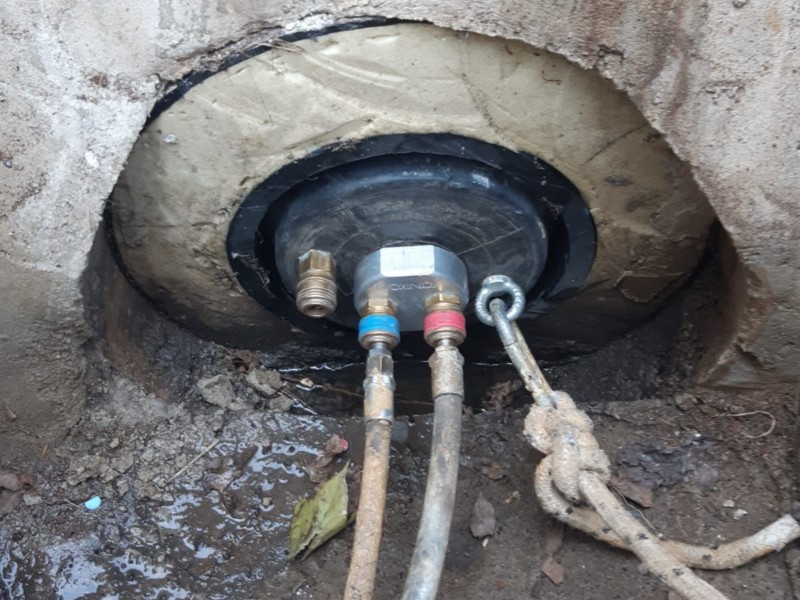

La prova di tenuta è un test che viene effettuato per verificare la tenuta di una tubazione con rilascio di un verbale di collaudo. Il collaudo viene eseguito posizionando dei palloni otturatori, uno a monte e uno a valle del tratto da collaudare.
Il test di tenuta è stato eseguito anche sui singoli tubi, operando da giunto a giunto.
Laddove sono stati rilevati giunti che non tenevano, si è proceduto con il risanamento.
In coda al risanamento è stata nuovamente eseguita la teleispezione di collaudo e la prova di tenuta ad aria, con rilascio degli opportuni Certificati di tenuta della tubatura.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
